FÜLLDÜSEN, RÜHRWERKE, WARMHALTETRICHTER UND VIELES MEHR

GRISONA Zubehör

Für optimale Ergebnisse beim Abfüllen steht ein grosses Zubehörsortiment bereit.

Ob horizontale Tubendüse, Spritz- oder Glattstreichdüse - für jedes Füllgut findet sich das passende Formatteil aus dem umfangreichen GRISONA-Düsenprogramm. Um schäumende Produkte abzufüllen bewährt sich unsere Tauchdüseneinrichtung zur Unterniveauabfüllung. Das elektrisch angetriebene Rührwerk wird benötigt, wenn das Produkt im Trichter homogen gehalten werden soll, oder pastöse Produkte abgefüllt werden. Für Produkte welche warm abgefüllt, oder durch Wärme flüssig und gut abfüllbar gehalten werden sollen, kommt der Warmhaltetrichter zum Einsatz.

Download
Datenblatt
GRISONA Zubehör.pdf
Adobe Acrobat Dokument 395.8 KB

ZUBEHÖR PALETTE

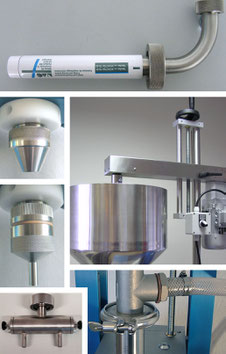

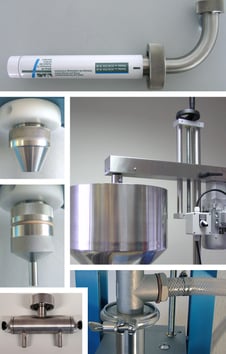

  • umfassendes Sortiment an Fülldüsen, Rückschlagventilen, Spritz-, Glattstreich-, Doppel- und Horizontal-Tubendüsen
  • Tauchdüsensystem zur Unterniveauabfüllung bei schäumenden Produkten
  • Produktezuführung mittels Trichter in diversen Grössen
  • Produktezuführung mittels Saugleitung (für dünnflüssige Produkte)
  • Heiztrichter in diversen Grössen zur Warmabfüllung
  • Rührwerk zur Produktehomogenisierung
  • Spezialausführungen



DIE RICHTIGE FÜLLDÜSE

Ventildüse (VDK) für flüssige Produkte

Die Ventildüse mit Rückschlagventil soll das "Nachtropfen" verhindern.

mehr lesen

Dieser Ventildüsenkörper mit austauschbarem Formatteil (ø 3, 4, 5, 6, 8. 10, 12, 16 mm) erlaubt ein Abfüllen von Flüssigkeiten in beliebige Behälter. Die Formatteile können bei voller Dosierpumpe gewechselt werden. Wenn das Formatteil ohne Ventildüse direkt mit 2 grossen Düsendichtungen an der Pumpe montiert wird, kann die Ventildüse auch als "Spritzdüse mit Füllrohr" für Dickflüssiges verwendet werden.

Glattstreichdüse

Die Glattstreichdüse empfiehlt sich um pastöse Produkte ohne Lufteinschlüsse in Tiegel, Töpfe und Dosen abzufüllen.

mehr lesen

Der Aussendurchmesser dieser Düse wird ca. 5 – 10 mm kleiner als die Behälteröffnung gewählt, damit sie in den Behälter eintauchen kann. Wenn der Füllvorgang abgeschlossen ist, streift man mit dem Behälterrand über die mit einem Edelstahlsieb versehene Füllöffnung der Glattstreichdüse und erhält eine glatte Oberfläche.

Spritzdüse

Die Spritzdüse kann bei dickflüssigen bis pastösen Produkten, welche nicht "nachtropfen", verwendet werden.

mehr lesen

Diese Düse eignet sich um Tiegel, Töpfe und Dosen zu befüllen. Ebenfalls  ist das Vertikalbefüllen von Tuben möglich. Um die Düsenbohrung zu vergrössern, kann bei Bedarf die Bohrung selbst durch Nachbohren vergrössert werden.

Tubendüse

Um pastöse Produkte ohne Lufteinschlüsse abzufüllen, wird die Tubendüse für die horizontale Befüllung von Metall- und Kunststofftuben verwendet.

mehr lesen

Die zu befüllenden Tuben werden dabei auf die Tubendüse gesteckt und von innen nach aussen befüllt.

Doppeldüse

Die Doppeldüse erlaubt das Befüllen von gleichzeitig zwei Behältern, mit einer Dosiergenauigkeit von 0.5%.

PRODUKTEZUFUHR

Standardtrichter

Produktebehälter mit 12, 26 oder 50 Liter Volumen stehen in rostfreier und polierter Ausführung zu Wahl.

mehr lesen

Die Trichter sind auf allen unseren Pumpentypen untereinander austauschbar. Befestigt sind sie mit einem speziellen Schnellverschluss (Clampstutzen). Optional sind entsprechende Deckel erhältlich. Ebenfalls im Sortiment ist ein zylindrischer 6 Liter Trichter mit Trichterdruckkolben um hochviskose Produkte abzufüllen.

Warmhaltetrichter für Produkte die warm abgefüllt, oder durch Wärme flüssig und somit gut abfüllbar gehalten werden sollen.

Warmhaltetrichter

Für Produkte die warm abgefüllt, oder durch Wärme flüssig und somit gut abfüllbar gehalten werden sollen, führen wir Warmhaltetrichter im Sortiment.

mehr lesen

Die Warmhaltetrichter sind elektronisch stufenlos regulierbar und in modernster Heizfolientechnik ausgeführt. Sie stehen in den Grössen 12, 26, 50 Liter zur Verfügung.

Saugleitung für dünnflüssige Produkte , damit wird das Abfüllgut direkt aus Grossbehältern, wie z.B. Fass oder Tank, dosiert, ist eine Saugleitung erhältlich.

Saugleitung für dünnflüssige Produkte

Wird das Abfüllgut direkt aus Grossbehältern, wie z.B. Fass oder Tank, dosiert, ist eine Saugleitung erhältlich.

ZUSATZAUSRÜSTUNG

Rührwerk

Das Rührwerk kommt zum Einsatz wenn pastöse Produkte abgefüllt oder das Produkt im Behälter homogen gehalten werden soll.

mehr lesen

Diese elektrisch angetriebene Zusatzausrüstung ist sowohl für den Standardtrichter als auch für den Warmhaltetrichter lieferbar. Das Rührwerk ist unabhängig von der Abfüllmaschine ein- bzw. ausschaltbar und arbeitet mit ca. 30 Umdrehungen pro Minute. Benötigen Sie ein Rührwerk mit variabler Drehzahl oder möchten Sie explosions- und feuergefährliche Produkte rühren, können wir Ihnen auch diese Ausführung anbieten.

Tauchdüse

Um stark schäumende Flüssigkeiten abzufüllen, empfehlen wir die pneumatisch gesteuerte Tauchdüse TD.

mehr lesen

Die Tauchdüse hat die Aufgabe bis zum Grund des Behälters einzutauchen und durch ein gleichmässiges Zurückfahren während des Füllvorgangs eine saubere und genaue Füllung zu erzielen. Diese Ausrüstung ist in Verbindung mit der GRISONA STP Comfort einsetzbar.

Tubenhalter

Um die verschiedenen Stationen wie Abfüllen, Verschliessen und Codieren effizienter abzuarbeiten ist der Mehrfach-Tubenhalter äusserst hilfreich.

mehr lesen

Das Arbeiten mit mindestens 2 Tubenhalter trägt spürbar zur Prozessoptimierung und Vermeidung von Leerlaufzeiten bei. Der Tubenhalter wird passend, ann Ihrer Tubenmuster, gefertigt.
